KIA Sportage (2005 – 2010) – fuse box diagram
Year of production: 2005, 2006, 2007, 2008, 2009, 2010

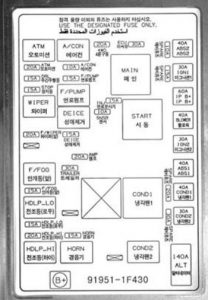

Engine compartment
| Description | Ampere rating [A] | Protected component |
| A/CON | — | Air conditioner relay |
| ATM | — | Automatic transaxle control relay |
| COND2 | — | Condenser (low) relay |
| DEICE | — | Defroster relay |
| F/FOG | — | Front fog light relay |
| F/PUMP | — | Fuel pump relay |
| HDLP HI | — | Headlight (high) relay |
| HDLP LO | — | Headlight (low) relay |
| HORN | — | Horn relay |
| WIPER | — | Wiper relay |
| COND1 | — | Condenser (high) relay |
| MAIN | — | Main relay |
| START | — | Start motor relay |
| COND1 | 40 | Condenser (high) |
| COND2 | 30 | Condenser (low) |
| IGN1 | 30 | Ignition switch |
| IGN2 | 30 | Start motor |
| ABS1 | 40 | ABS, ESP |
| ABS2 | 40 | ABS, ESP |
| IP B+ | 60 | In panel B+ |
| BLOWER | 40 | Blower |
| ALT | 120 – 2.0L Gasoline | Alternator |
| 140 – 2.7L Gasoline | ||
| A/CON | 10 | Air conditioner |
| SNSR | 10 | Sensors |
| DEICE | 15 | Defroster |
| DRL | 15 | Daytime running light |
| F/FOG | 15 | Front fog light |
| F/PUMP | 15 | Fuel pump |
| F/WIPER | 20 | Front wiper |
| HDLP HI | 20 | Headlight (high) |
| HDLP LO | 15 | Headlight (low) |
| HORN | 15 | Horn |
| INJ | 15 | Injector |
| STOP | 15 | Stop light |
| 4WD | 20 | 4WD ECM |
| AMP | 20 | Amplifier |
| ATM | 20 | Automatic transaxle control |
| ECU | 30 | Engine control unit |
| SPARE | 10 | Spare fuse |
| SPARE | 15 | Spare fuse |
| SPARE | 20 | Spare fuse |
| SPARE | 30 | Spare fuse |

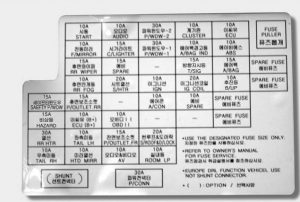

Driver Side Panel
| Description | Ampere rating [A] | Protected component |
| TAIL RH | 10 | Taillight (right) |
| RR HTR | 30 | Rear defroste |
| HAZARD | 15 | Hazard warning light |
| SAFETY P/WDW | 15 | Safety power window |
| HTD MIRR | 10 | Outside rearview mirror defroster |
| TAIL LH | 10 | Taillight (left |
| ECU (B+) | 10 | TCU, Immobilizer |
| P/OUTLET.RR | 15 | Power outlet (rear) |
| RR FOG | 10 | Rear fog lamp |
| RR WIPER | 15 | Rear wipe |
| F/MIRROR | 10 | Folding the outside rearview mirror |
| START | 10 | Ignition lock/inhibitor switch, Theft-alarm system |
| AV | 10 | Audio |
| P/OUTLET.FR | 15 | Power outlet (front) |
| OBD II | 10 | OBD II, Diagonosis |
| S/HTR | 20 | Seat warmer |
| SPARE | 15 | Spare fuse |
| C/LIGHTER | 15 | Cigar lighter |
| AUDIO | 10 | ETACS, Audio, Door lock, Electric remote control mirror |
| ROOM LP | 10 | Cluster, ETACS, A/C, Clock, Room lamp |
| S/ROOF & D/LOCK | 20 | Sunroof, Door lock |
| A/CON | 10 | Air conditioner |
| IGN | 10 | Fuel filter heater, AQS, Headlight |
| P/WDW-1 | 30 | Power window (left) |
| P/WDW-2 | 30 | Power window (right) |
| SPARE | 10 | Spare fuse |
| IG COIL | 20 | Ignition coil |
| T/SIG | 15 | Turn signal light |
| A/BAG IND | 10 | Cluster |
| CLUSTER | 10 | Cluster |
| SPARE FUSE | 15 | Spare fuse |
| SPARE FUSE | 10 | Spare fuse |
| B/UP | 10 | Back-up light |
| A/BAG | 15 | Airbag |
| ABS | 10 | Anti-lock brake system |
| ECU | 10 | TCS, ESP, Immobilizer |
| SPARE FUSE | 30 | Spare fuse |
| SPARE FUSE | 20 | Spare fuse |
| P/CONN | 30 | Power connector fuse |
| SHUNT CONN | — | Shunt connector |
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
