Hyundai Equus (2016) – fuse box diagram

Year of production: 2016

Instrument panel (Driver’s side fuse panel)

Hyundai Equss - fuse box -  instrument panel (driver's side)` class=`size-medium wp-image-14720` height=`227` loading=`lazy` sizes=`(max-width: 300px) 100vw, 300px` src=`/uploads/900/b32/aff/900b32aff19e6a08cf5903fe397a7ec0.jpg` srcset=`/uploads/900/b32/aff/900b32aff19e6a08cf5903fe397a7ec0.jpg 300w,  703w` width=`300` />

<figcaption class=`wp-caption-text` id=`caption-attachment-14720`>Hyundai Equss – fuse box –<br />
instrument panel (driver’s side)</figcaption>
</figure>

<table class=`table table-hover table-bordered`>
	<tbody>
		<tr>
			<td>Fuse name</td>
			<td>Ampere rating [A]</td>
			<td>Protected component</td>
		</tr>
		<tr>
			<td>PDM B+</td>
			<td>25</td>
			<td>Smart Key Control Module</td>
		</tr>
		<tr>
			<td>Hazard</td>
			<td>10</td>
			<td>Center Facia Switch</td>
		</tr>
		<tr>
			<td>EPB</td>
			<td>10</td>
			<td>Electric Parking Brake Switch, Crash Pad Switch</td>
		</tr>
		<tr>
			<td>RF Receiver</td>
			<td>10</td>
			<td>RF Receiver, Security Indicator</td>
		</tr>
		<tr>
			<td>PDM (IG1)</td>
			<td>10</td>
			<td>Smart Key Control Module</td>
		</tr>
		<tr>
			<td>Shift Lever (IG1)</td>
			<td>10</td>
			<td>ATM Shift Lever IND.</td>
		</tr>
		<tr>
			<td>Air Bag IND.</td>
			<td>10</td>
			<td>Instrument Cluster</td>
		</tr>
		<tr>
			<td>Smart Key</td>
			<td>10</td>
			<td>Start/Stop Button Switch</td>
		</tr>
		<tr>
			<td>Power Handle</td>
			<td>15</td>
			<td>Steering Tilt & Telescopic Module</td>
		</tr>
		<tr>
			<td>Memory</td>
			<td>10</td>
			<td>Power Trunk Lid Control Module, Relax Module Driver/Passenger Door Module, Rear Door Module LH/RH, Passenger Door Lamp, Passenger Door Mood Lamp, Rear Door Lamp LH/RH, Rear Door Mood Lamp LH/RH, Instrument Cluster, Driver IMS Control Module, BCM, Analogue Clock, LCD Panel Switch, A/C Control Module, Data Link Connector</td>
		</tr>
		<tr>
			<td>TPMS</td>
			<td>10</td>
			<td>Tire Pressure Monitoring Module</td>
		</tr>
		<tr>
			<td>ACTIVE H/REST</td>
			<td>10</td>
			<td>Active Head Rest Sensor Module</td>
		</tr>
		<tr>
			<td>CLUSTER</td>
			<td>10</td>
			<td>Instrument Cluster, Head-Up Display</td>
		</tr>
		<tr>
			<td>STOP LAMP</td>
			<td>10</td>
			<td>Stop Lamp Switch, Smart Key Control Module</td>
		</tr>
		<tr>
			<td>SHIFT LEVER (B+)</td>
			<td>10</td>
			<td>Sport Mode Switch</td>
		</tr>
		<tr>
			<td>MULTI MEDIA</td>
			<td>15</td>
			<td>A/V & Navigation Head Unit, Front Monitor, Split Unit, MTS Module, Front DIS Switch, Rear Monitor LH/RH, Rear Console Switch, Rear Audio Switch</td>
		</tr>
		<tr>
			<td>BCM</td>
			<td>10</td>
			<td>BCM</td>
		</tr>
		<tr>
			<td>IG1</td>
			<td>30</td>
			<td>E/R Junction Box (Fuse – B/UP LAMP, ESC, EHPS, AFLS, INJECTOR (IG1), CRUISE (IG1), ECU (IG1), TCU)</td>
		</tr>
		<tr>
			<td>1 MODULE</td>
			<td>10</td>
			<td>Head-Up Display, Rain Sensor, Rear Power Seat Switch LH</td>
		</tr>
		<tr>
			<td>F/LID</td>
			<td>10</td>
			<td>Fuel Filler Door Switch, Front Console Switch</td>
		</tr>
		<tr>
			<td>FOLD’G MIRR</td>
			<td>10</td>
			<td>Driver/Passenger Door Module</td>
		</tr>
		<tr>
			<td>A/BAG</td>
			<td>15</td>
			<td>SRS Control Module, Driver/Passenger Pre-Safe Seat Belt, Center Facia Switch, PODS Module</td>
		</tr>
		<tr>
			<td>4 MODULE</td>
			<td>10</td>
			<td>E/R Junction Box (FAM), Multifunction Switch, Driver/Passenger Door Module</td>
		</tr>
		<tr>
			<td>ECS</td>
			<td>15</td>
			<td>ECS Control Module</td>
		</tr>
		<tr>
			<td>AUDIO (IG1)</td>
			<td>10</td>
			<td>A/V & Navigation Head Unit, MTS Module</td>
		</tr>
		<tr>
			<td>AFLS</td>
			<td>10</td>
			<td>Head Lamp LH/RH, Adaptive Front Lighting Module</td>
		</tr>
		<tr>
			<td>O/S HDL DRV</td>
			<td>15</td>
			<td>Driver Power Door Latch, Driver Power Seat Switch, Driver Door Lamp, Driver Door Mood Lamp, Driver Smart Key Outside Handle</td>
		</tr>
		<tr>
			<td>S/HEATER RR</td>
			<td>15</td>
			<td>Rear CCS Control Module LH, Rear Seat Warmer Module LH</td>
		</tr>
		<tr>
			<td>2 MODULE</td>
			<td>10</td>
			<td>Power Trunk Lid Control Module, Electro Chromic Mirror,<br />
			A/T Console Switch</td>
		</tr>
		<tr>
			<td>A/CON</td>
			<td>10</td>
			<td>A/C Control Module, AQS Sensor, Driver IMS Control Module Relax Module, Driver/Passenger CCS Control Module Driver/Passenger Seat Warmer Module, Rear CCS Control, Module LH/RH, Rear Seat Warmer Module LH/RH, Alternator Resistor (Alternator, Instrument Cluster, USB Jack, Rear Console Switch)</td>
		</tr>
		<tr>
			<td>O/S HDL RR</td>
			<td>15</td>
			<td>Rear Power Door Latch LH, Rear Door Window Curtain LH, Rear Smart Key Outside Handle LH</td>
		</tr>
		<tr>
			<td>3 MODULE</td>
			<td>10</td>
			<td>ECS Control Module, Front Console Switch, Crash Pad Switch, Blind Spot Detection Radar LH/RH Tire Pressure Monitoring Module, Stop Lamp Switch, Steering Tilt & Telescopic Module, LDWS Camera Module Electric Parking Brake Module, Front/Rear Parking Assist Sensor LH/RH Front/Rear Parking Assist Sensor LH/RH (Center)</td>
		</tr>
		<tr>
			<td>DR LOCK DRV</td>
			<td>10</td>
			<td>Driver Door Module</td>
		</tr>
		<tr>
			<td>S/HEATER DRV</td>
			<td>15</td>
			<td>Driver CCS Control Module, Driver Seat Warmer Module</td>
		</tr>
		<tr>
			<td>DR LOCK PASS</td>
			<td>15</td>
			<td>Passenger Door Module</td>
		</tr>
		<tr>
			<td>P/TRUNK</td>
			<td>30</td>
			<td>Power Trunk Lid Control Module</td>
		</tr>
		<tr>
			<td>P/SEAT PASS</td>
			<td>30</td>
			<td>Relax Module</td>
		</tr>
		<tr>
			<td>RH SAFETY<br />
			POWER WINDOW</td>
			<td>30</td>
			<td>Passenger Power Window Module, Rear Power Window Module RH</td>
		</tr>
		<tr>
			<td>LH SAFETY<br />
			POWER WINDOW</td>
			<td>30</td>
			<td>Driver Power Window Module, Rear Power Window Module LH</td>
		</tr>
	</tbody>
</table>

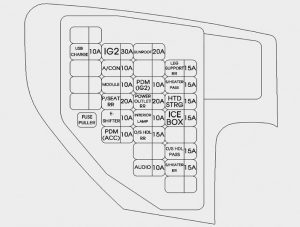

<h3>Instrument panel (Passanger’s side fuse panel)</h3>

<figure aria-describedby=`caption-attachment-14721` class=`wp-caption alignnone` id=`attachment_14721` style=`width: 300px`><img alt=`Hyundai Equss - fuse box -  instrument panel (passenger's side)
Hyundai Equss – fuse box –
instrument panel (passenger’s side)

Fuse name Ampere rating [A] Protected component
USB CHARGE 10 USB Jack
IG2 30 E/R Junction Box Fuse (ECW 10A, WASHER 15A)
A/CON 10 E/R Junction Box (Blower Relay), A/C Control Module, Cluster Ion Gen, LCD Panel Switch
MODULE 10 Around View Module, Camera Module, Instrument panel LH(Instrument Cluster, Sunroof Module, Head-Up Display)
P/SEAT RR 20 Rear LH Power Seat Relay Box
E-SHIFTER 10 USB Jack
PDM(ACC) 10 BCM, Smart Key Control Module
SUNROOF 20 Sunroof Module,Sunroof Switch
PDM (IG2) 10 BCM, Smart Key Control Module
POWER
OUTLET RR
20 Rear Power Outlet (5:5 Seat),Rear Console Lamp (5:5 Seat), Rear Power Outlet #1/#2(6:4 Seat)
INTERIOR LAMP 10 E/R Junction Box (Power Outlet Relay FR), Front Room Lamp
O/S HDL RR 15 Rear Power Door Latch RH, Rear Door Window Curtain RH, Rear Smart Key Outside Handle RH
AUDIO 10 Analogue Clock, Split Unit, Front Monitor, Around View Module, Camera Module, MTS Module, Front DIS Switch, AMP, Rear Monitor LH/RH, Rear Audio Switch, Rear Console Switch
LEG SUPPORT RR 15 Rear RH Power Seat Relay Box
S/HEATER PASS 15 Passenger CCS Control Module, Passenger Seat Warmer Module (W/O CCS)
HTD STRG 15 Steering Wheel Heated
ICE BOX 15 Cool box
O/S HDL PASS 15 Passenger Power Door Latch,Passenger Power Seat Switch, Passenger Smart Key Outside Handle RH
S/HEATER RR 15 Rear CCS Control Module RH, Rear Seat Warmer Module RH (W/O CCS)



Engine compartment sub fuse panel

Hyundai Equss - fuse box - engine compartment (driver's side)` class=`size-medium wp-image-14715` height=`300` loading=`lazy` sizes=`(max-width: 264px) 100vw, 264px` src=`/uploads/db3/6e4/37e/db36e437ed44fdbb929318f2e7cc007f.jpg` srcset=`/uploads/db3/6e4/37e/db36e437ed44fdbb929318f2e7cc007f.jpg 264w,  461w` width=`264` />

<figcaption class=`wp-caption-text` id=`caption-attachment-14715`>Hyundai Equss – fuse box –<br />
engine compartment (sub fuse panel)</figcaption>
</figure>

<figure class=`wp-caption alignnone` id=`attachment_14390`> </figure>

<table class=`table table-hover table-bordered`>
	<tbody>
		<tr>
			<td>Description</td>
			<td>Ampere rating [A]</td>
			<td>Protected component</td>
		</tr>
		<tr>
			<td>ALT</td>
			<td>200</td>
			<td>Alternator, E/R Fuse & Relay Box (Fuse – I/P POWER RH, EHPS, C/FAN, PDM (ACC), ECS, TRUNK, AMP, H/LAMP WASHER, VACUUM PUMP, POWER OUTLET FRT)</td>
		</tr>
		<tr>
			<td>I/P POWER LH</td>
			<td>80</td>
			<td>Smart Junction Box LH (Fuse – F1/F2/F3/F4/F8/F9/F12/F15/F17/F18/F22/F23/F29/F32/F33/F36/F40/F41/<br />
			F44/F45/F46/F47/F48, Leak Current Autocut Device)</td>
		</tr>
		<tr>
			<td>I/P POWER RH</td>
			<td>60</td>
			<td>I/P Junction Box RH (Fuse – F2/F9/F12/F17/F20/F21/F25/F26)</td>
		</tr>
		<tr>
			<td>C/FAN</td>
			<td>70</td>
			<td>C/FAN Relay</td>
		</tr>
		<tr>
			<td>EHPS</td>
			<td>80</td>
			<td>EHPS Module</td>
		</tr>
		<tr>
			<td>ESC 1</td>
			<td>40</td>
			<td>ESC Module, Multipurpose Check Connector</td>
		</tr>
		<tr>
			<td>ESC 2</td>
			<td>40</td>
			<td>ESC Module, Multipurpose Check Connector</td>
		</tr>
		<tr>
			<td>PDM (IG1)</td>
			<td>40</td>
			<td>PDM (IG1) Relay</td>
		</tr>
		<tr>
			<td>PDM (IG2)</td>
			<td>30</td>
			<td>PDM (IG2) Relay</td>
		</tr>
		<tr>
			<td>P/SEAT (DRV)</td>
			<td>30</td>
			<td>Driver IMS Control Module, Driver Lumbar Support Valve</td>
		</tr>
		<tr>
			<td>ECS</td>
			<td>40</td>
			<td>ECS Relay</td>
		</tr>
		<tr>
			<td>AMP</td>
			<td>30</td>
			<td>AMP</td>
		</tr>
		<tr>
			<td>PDM (ACC)</td>
			<td>30</td>
			<td>PDM (ACC) Relay</td>
		</tr>
		<tr>
			<td>STOP LAMP</td>
			<td>15</td>
			<td>Stop Signal Electronic Module</td>
		</tr>
		<tr>
			<td>B/UP LAMP</td>
			<td>10</td>
			<td>B/UP LAMP Relay</td>
		</tr>
		<tr>
			<td>H/LAMP WASHER</td>
			<td>20</td>
			<td>H/LAMP WASHER Relay</td>
		</tr>
		<tr>
			<td>VACUUM PUMP</td>
			<td>20</td>
			<td>VACUUM PUMP Relay</td>
		</tr>
		<tr>
			<td>POWER OUTLET FRT</td>
			<td>25</td>
			<td>POWER OUTLET FRT Relay</td>
		</tr>
		<tr>
			<td>TRUNK</td>
			<td>10</td>
			<td>TRUNK Relay</td>
		</tr>
	</tbody>
</table>

<p> </p>

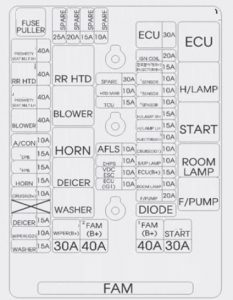

<h3>Engine compartment main fuse panel</h3>

<figure aria-describedby=`caption-attachment-14716` class=`wp-caption alignnone` id=`attachment_14716` style=`width: 233px`><img alt=`Hyundai Equss - fuse box - engine compartment (passenger's side)
Hyundai Equss – fuse box –
engine compartment (main fuse panel)

Description Ampere rating [A] Protected component
WIPER (B+) 30 Electronic Control Wiper Module
FAM 2 (B+) 40 FAM
FAM 1 (B+) 40 FAM
START 30 Start Relay
WASHER 15 Washer Relay
WIPER (IG2) 10 Electronic Control Wiper Module
DEICER 15 Deicer Relay
CRUISE (B+) 10 H/Lamp Relay, Smart Cruise Control Module
HORN 15 Horn Relay
EPB 2 15 Electric Parking Brake Module
EPB 1 15 Electric Parking Brake Module
A/CON 10 A/C Control Module
BLOWER 40 Blower Relay
PRESAFETY SEAT BELT LH 40 Driver Pre-Safe Seat Belt
RR HTD 40 RR HTD Relay
PRESAFETY SEAT BELT RH 40 Passenger Pre-Safe Seat Belt
ECU (IG1) 10 ECM, Alternator (G8BE)
ESC 10 ESC Module, E/R Fuse & Relay Box (Multipurpose Check Connector)
EHPS 10 EHPS Module
AFLS 10 Head Lamp LH/RH
TCU 15 TCM, Transmission Range Switch, Transmission Park Position Sensor & Switch
HTD MIRR 10 Driver/Passenger Power Outside Mirror
F/PUMP 20 F/Pump Relay
ROOM LAMP 10 Room Lamp Relay
ECU (B+) 15 ECM/TCM, Injector Drive Box (G6DJ)
B/UP LAMP 10 Alternator (G6DJ), E/R Fuse & Relay Box (Vacuum Pump Relay (G6DJ), B/Up Lamp Relay, P/N Relay), Steering Angle Sensor, Brake Vacuum Switch (G6DJ)
CRUISE (IG1) 10 Smart Cruise Control Module
INJECTOR (IG1) 10 Injector Drive Box
H/LAMP LH 15 Head Lamp LH
H/LAMP RH 15 Head Lamp RH
SENSOR 3 10 ECM, F/Pump Relay, Camshaft Position Sensor (BANK1/BANK2) (Intake/Exhaust) (G8BE)
SENSOR 2 10 ECM (G6DJ), Variable Intake Solenoid Valve (G6DJ), Canister Purge Solenoid Valve (G6DJ), Oil Control Valve #1 ~ #4 E/R Fuse & Relay Box (C/Fan Relay), Purge Control Solenoid Valve (G8BE)
SENSOR 1 10 ECM, Oxygen Sensor #1 ~ #4
INJECTOR (B+) 15 Injector Drive Box
IGN COIL 20 Condenser #1/#2, Ignition Coil #1 ~ #6 (G6DJ), Ignition Coil #1 ~ #8 (G8BE)
ECU 30 ECU Relay



WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
